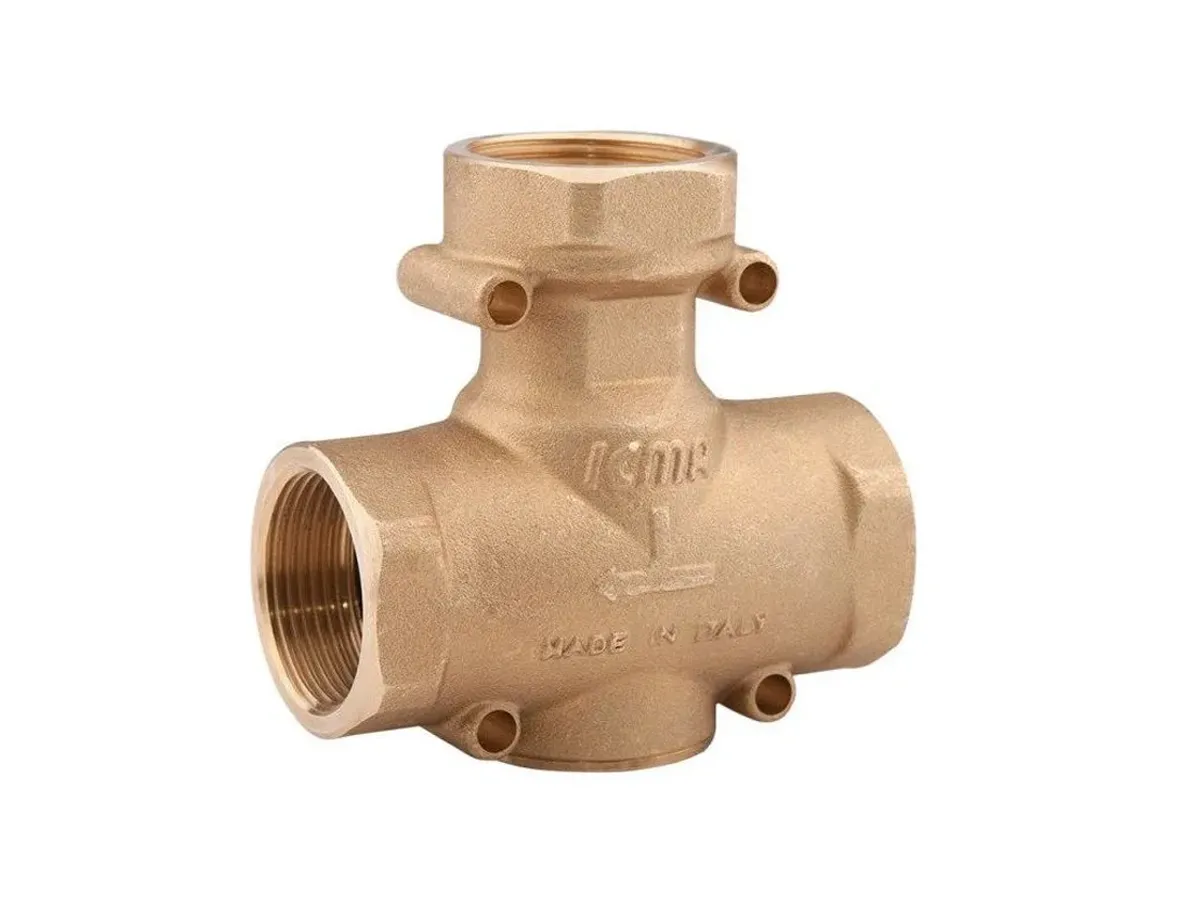

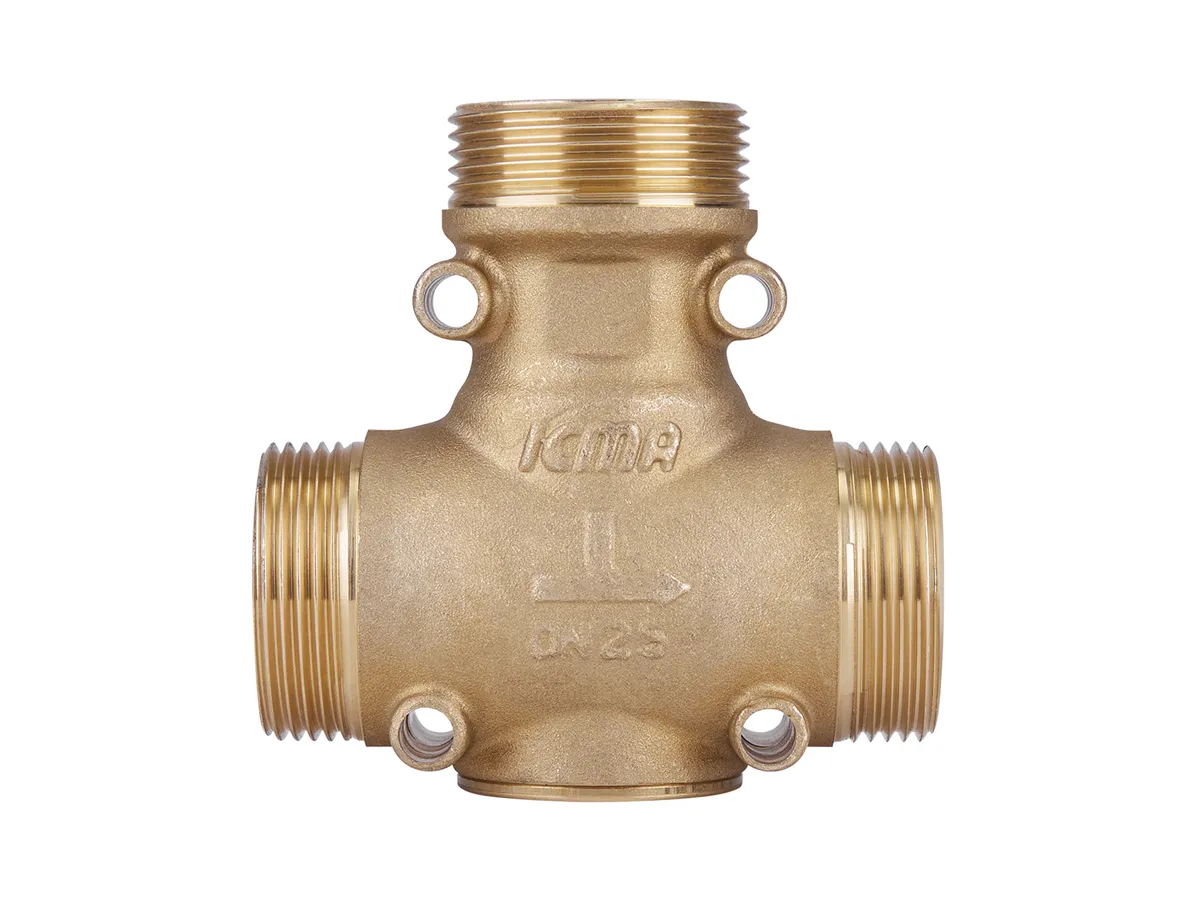

Антиконденсационный клапан ICMA 25/55

ICMA 25/55 — это компактный трёхходовой термостатический клапан, специально разработанный для автоматического предотвращения образования конденсата в твердотопливных системах отопления. Его основное назначение — стабилизировать температуру теплоносителя в обратной линии, защищая котёл, накопительный бак и дымоход от разрушительного воздействия влаги и кислот, возникающих при сжигании древесины, пеллет, брикетов и угля.

Назначение и необходимость использования

В процессе работы твердотопливного котла, особенно на этапе розжига или при низких нагрузках, в обратной линии может возникать избыточное охлаждение теплоносителя. Это приводит к резкому снижению температуры стенок котла, на которых образуется водяной пар (конденсат), вступающий в химическую реакцию с продуктами сгорания. В результате начинается коррозия металла, ускоряющая износ теплообменника, бака и дымохода.

Клапан ICMA 25/55, установленный на обратной магистрали, поддерживает оптимальную температуру обратной воды и предотвращает её поступление в котёл ниже допустимого уровня (например, 55°C), тем самым продлевая срок службы оборудования.

Технические характеристики:

▪️Тип подключения: муфтовое, внутренняя резьба

▪️Конфигурация: трёхходовой (байпасный) клапан

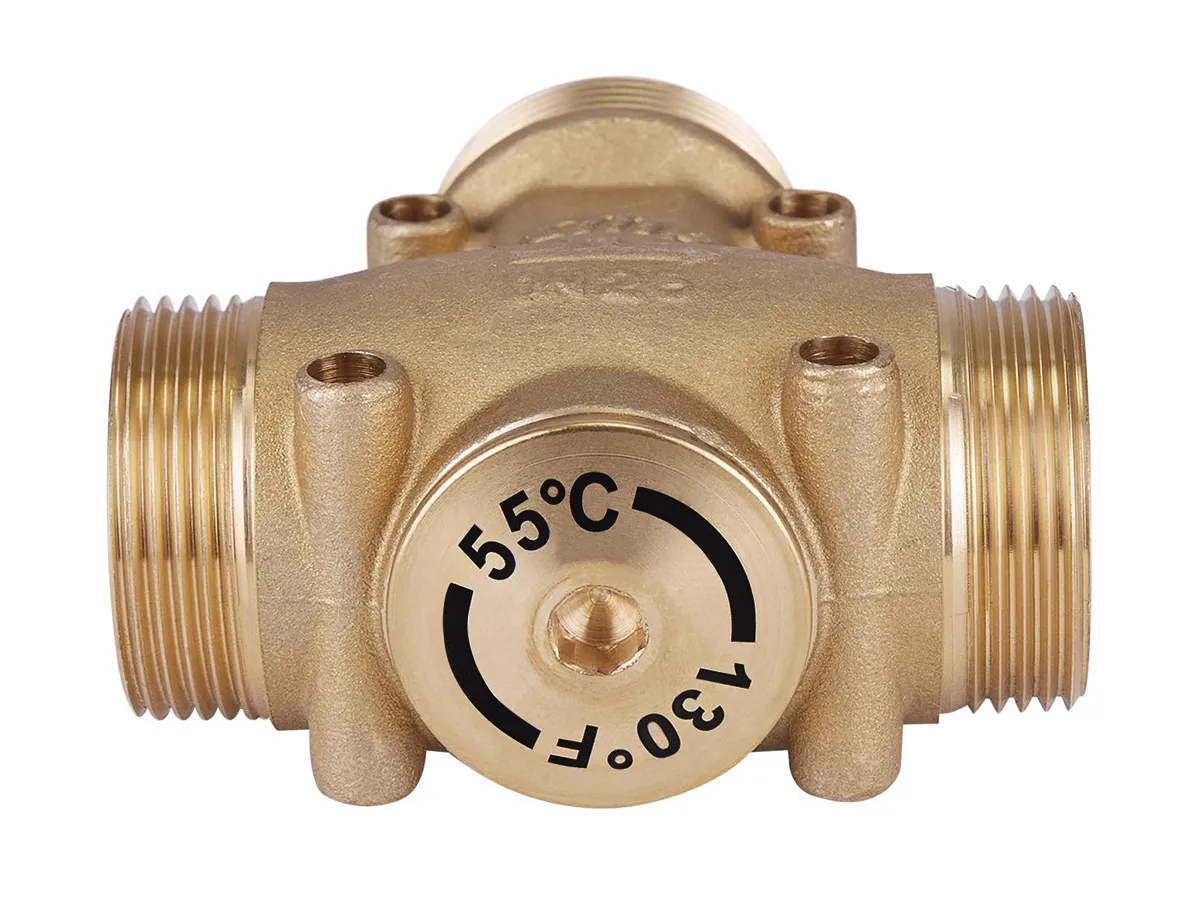

▪️Диапазон регулировки: 45°C, 55°C, 60°C, 70°C (в зависимости от модели)

▪️Работа: автоматическая, без необходимости внешнего питания

▪️Материал корпуса: латунь с антикоррозионным покрытием

▪️Регулирующий элемент: термостатическая капсула с теплопроводной жидкостью

Как работает антиконденсационный клапан ICMA:

▪️На начальном этапе котёл запускается, а температура обратной воды низкая. Клапан остаётся открытым в сторону байпаса (А), а линия из аккумулятора (B) закрыта. Вода циркулирует по малому кругу, быстро прогревая котёл.

▪️По мере нагрева теплоносителя температура достигает установленного порога клапана (например, 55°C). Возвратный поток из аккумулятора постепенно открывается (B), происходит смешивание горячей и холодной воды (A-B), и начинается переход в стандартный режим циркуляции.

▪️Когда температура воды превышает заданную на 10°C, байпас полностью перекрывается, а система начинает работать по большому кругу через аккумулятор.

▪️При угасании пламени или остывании теплоносителя цикл повторяется заново, автоматически обеспечивая правильный режим загрузки.

Преимущества ICMA 25/55:

✅ Автоматическое поддержание температуры обратной линии

✅ Увеличение срока службы котлов и компонентов системы

✅ Исключение конденсации и коррозии

✅ Простая установка и универсальная схема подключения

✅ Возможность монтажа в системах с буферной ёмкостью, твердотопливными котлами и тепловыми насосами

✅ Работает полностью автономно, без электроники или питания

ICMA 25/55 — это надёжное и эффективное решение для защиты котлов от низкотемпературной коррозии и преждевременного износа. Благодаря термостатическому управлению и трёхходовой схеме, клапан обеспечивает правильную циркуляцию воды на всех этапах горения и охлаждения, поддерживая комфортный и стабильный режим работы системы отопления. Установка ICMA — это инвестиция в долговечность и эффективность вашего оборудования.
